Hi Experts.
Is it a way to detect wrong rru-antenna port connection?

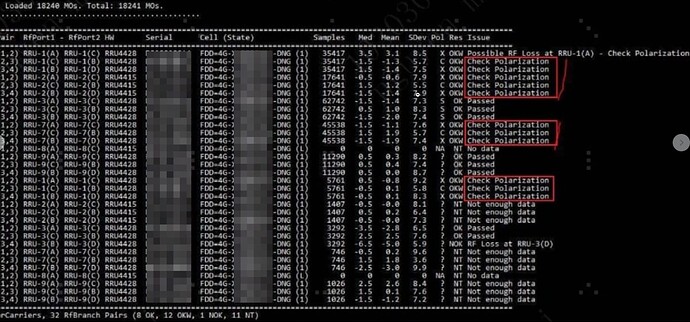

This is from E// commands.
It is mfa (find Faulty Antenna for LTE cells).
With mfag you can get the RfPort.
Check polarization: does this suggest wrong rru-antenna connection port?
Is it a tool or a command to check?
Does not mean its faulty, but is something you need to check in field.
The mean and std dev sugest that antenna branch are not optimal.
Why 4t4r but just check 3 branch.
And how this work?
This print is a summary of the antenna system monitoring pm.
You might want to check that feature and you will get more info.
Whether cell is up?
If cell is up and spatial multiplexing and CQI is extremely poor, there may be wrong rru port connection.
I would like to know how the tool can suspect…
Tool measures VSWR of few samples and reports it.
But VSWR is not related rru-ant connection port.
Is it a tool or a command?
mfag is a cmd, it will give you similar info you share plus rfport.
But how?
Exemplo comando:
• m : para especificar o número de horas de ROP a incluir na medição. Padrão: 1 hora
• mfac - verifique a antena com defeito com base na última hora dos dados ROP e imprima no formato CSV
• mfar -m 3 - verifique a antena com defeito com base nas últimas 3 horas de dados ROP enquanto relê os dados do nó em vez do cache
• mfag - o mesmo que “mfa”, mas um gráfico do Excel é gerado
• SC: SectorCarrier
• SE: SectorEquipment
• Tx/Rx: SectorCarrier::noOfUsedTxAntennas / SectorCarrier::noOfUsedRxAntennas
• BrPair: RfBranch par 0 a 7, correspondendo aos contadores SectorCarrier::pmBranchDeltaSinrDistr0-7. Par 0: Ramos 1&2,
Par 1: Ramos 2 e 3, etc.
• RF1-RF2 : FRU e RfPort conectados ao primeiro e segundo RfBranch no par, respectivamente
• HW: Tipo de HW para a(s) FRU(s) conectada(s) a cada ramificação no par
• Serial: Número de série da(s) FRU(s) conectada(s) a cada ramificação do par
• Cell: LTE Cell FDD ou TDD conectado ao SectorCarrier
• State: Estado da célula LTE: 1: Desbloqueado e ativado, 0: Desbloqueado e desativado, L: Bloqueado, B:
EUtranCellxDD::cellBarred=BARRED, R: EUtranCellxDD::primaryPlmnReservado=true, S:
EUtranCellxDD,CellSleepFunction::sleepState=ATIVADO
• Samples: O número de amostras disponíveis no contador pmBranchDeltaSinrDistrX para o par RfBranch. Se menos de 3000
amostras, nenhum resultado será mostrado para o par, pois não há dados suficientes.
• Med: o valor mediano para o contador pmBranchDeltaSinrDistrX
• Mean: o valor médio para o contador pmBranchDeltaSinrDistrX
• SDev: o desvio padrão para o contador pmBranchDeltaSinrDistrX
• Pol: Polarização da antena. Mostrado apenas se todos os pares RfBranch no SectorCarrier estiverem “OK” ou “OKW” e houver 4 ou 8 TX
ramos.
– C=Co-polar, X=Cross-polar: Mostrado quando o delta entre o Desvio padrão mínimo e máximo é superior a 1,1 dB.
Co-polar (C) é um par RfBranch onde o desvio padrão está abaixo do desvio padrão médio para o
SetorCarrier. Cross-polar (X) é um par RfBranch onde o desvio padrão está acima do padrão médio
Desvio para o SetorCarrier
– S=diversidade espacial: Mostrado quando o delta entre o desvio padrão mínimo e máximo é inferior a 1,1 dB.
• Res: OK, OKW (OK com Aviso), NT (Não Testado, devido a dados insuficientes), NOK (Não OK)
• Issue: O tipo de problema encontrado no par RfBranch. Pode ser um dos seguintes: Possível Perda de RF, Perda de RF, Alimentador Desconectado,
Verifique a polarização
Descrição dos problemas e ações corretivas:
• Possible RF Loss: Existe uma possível perda em um dos alimentadores deste par de ramais, ou pode haver antena incompatível
orientação ou inclinação. Verifique se as antenas conectadas ao par de ramificação têm a mesma inclinação e azimute. Verifique também o
os conectores dos alimentadores estão bem apertados.
• RF Loss: Há maior perda em um dos alimentadores deste par de ramais. Verifique se os conectores estão bem apertados,
verifique a impermeabilização (sem água dentro dos alimentadores/conectores), verifique o raio de curvatura dos alimentadores, etc. Verifique também se um dos
os alimentadores estão conectados ao setor errado.
• Disconnected feeder: Um dos alimentadores está desconectado ou conectado ao setor errado. Verifique os setores vizinhos. Se
há um problema semelhante, as antenas podem ser trocadas entre os dois setores.
• Check Polarization: Verifique a polarização: o padrão de polarização não está de acordo com o esperado. Isso pode acontecer se os alimentadores estiverem conectados
às portas de antena erradas dentro do Setor.
Critérios para avaliação de Resultado e Issue:
• Res=OK: abs(Média)<=3 E SDev<25,5
abs(Mean)<=3 E SDev<25,5
• Res=OKW with Issue=“Possible RF Loss”: abs(Média)>3 e abs(Média)<=4,5 E SDev<25,5
abs(Mean)>3 and abs(Mean)<=4,5 E SDev<25,5
• Res=NOK with Issue=“RF Loss” : abs(Média)>4,5 E abs(Média)<16,5 e SDev<25,5
abs(Mean)>4.5 AND abs(Mean)<16.5 and SDev<25.5
• Res=NOK with Issue=“Disconnected feeder” : abs(Média)>=16.5 e SDev>=25.5
abs(Mean)>=16,5 and SDev>=25,5
Nota: abs(Mean) é o valor absoluto (sempre positivo) da coluna “Mean”.
